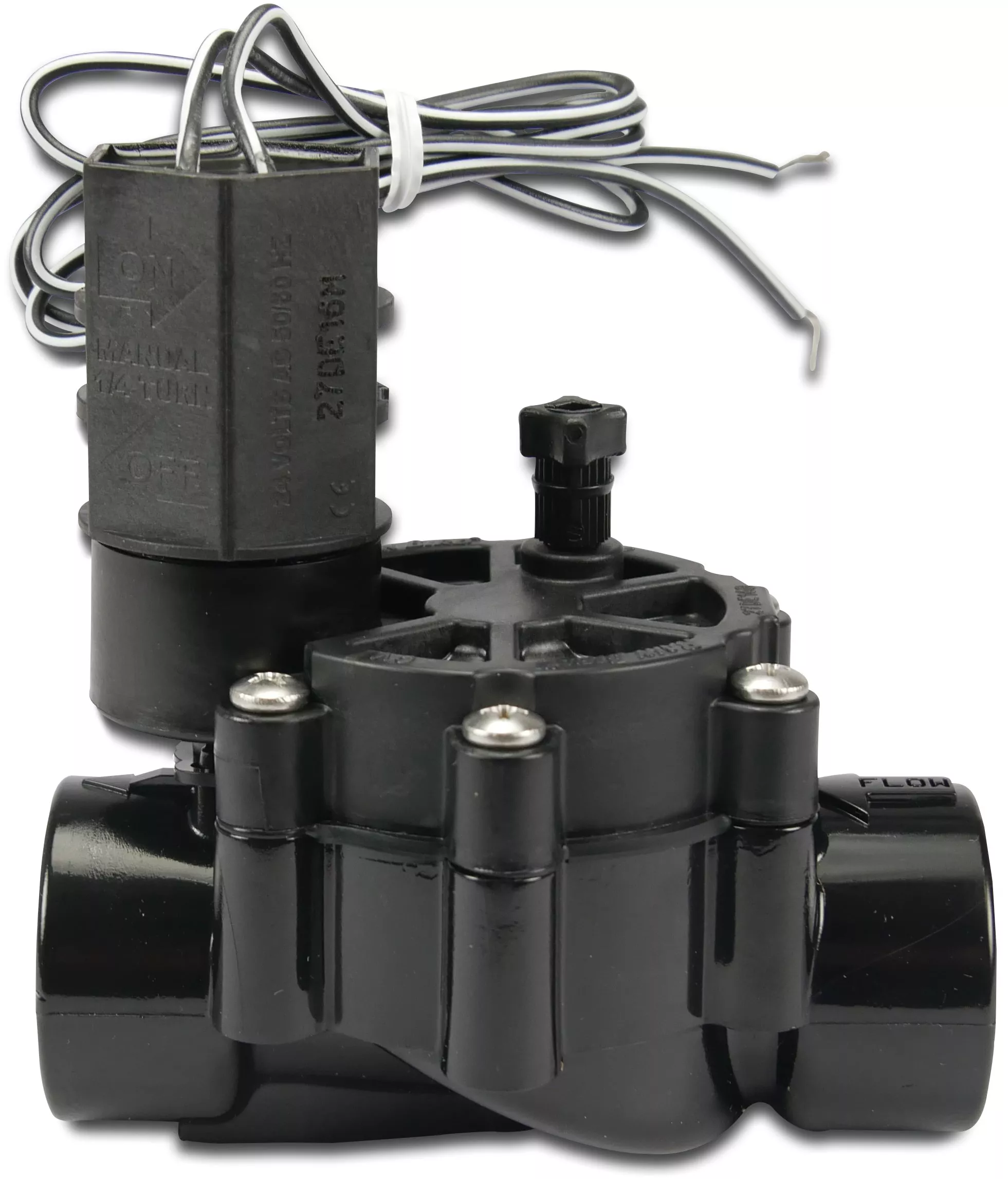

Het Rain Bird magneetventiel glass-filled polypropylene 1" binnendraad 10 bar 24 VAC zwart type 100-DV is een elektrisch bediende klep die één beregeningsstation opent en sluit. De spoel werkt op 24 VAC en wordt aangestuurd door de regelunit; per station hoort er één klep.
Waarvoor gebruik je hem?
- Een sproei- of turbinekring van een ingegraven beregeningssysteem aansturen.
- Een bestaand station vervangen waarvan de klep of de spoel defect is.
- Een systeem uitbreiden met een extra kring op een vrije uitgang van de regelunit.
- Residentiële beregeningstoepassingen, met uitzondering van druppelzones.
Hoe werkt het?
De regelunit zet 24 VAC op de spoel; die opent het ventiel en het station gaat sproeien. Valt de spanning weg, dan sluit het ventiel. Twee praktische gevolgen: de klep heeft een stroomrichting en kan niet omgekeerd gemonteerd worden, en hij hoort in een klepkast te zitten zodat je erbij kunt voor onderhoud. Deze uitvoering wordt aanbevolen voor alle residentiële beregeningstaken behalve druppelen; bij lage debieten en bij druppeltoepassingen hoort er een filter vóór het ventiel.
Zo monteer je hem
- Let op de richtingspijlen op de in- en uitlaat; de klep kan niet omgekeerd worden gemonteerd.
- Plaats de klep in een klepkast, zodat onderhoud mogelijk blijft zonder graven.
- Sluit de stuurdraad aan op het betreffende station; alle kleppen op dezelfde regelunit kunnen dezelfde gemeenschappelijke draad delen.
- Maak de lasverbindingen met waterdichte connectoren.
- Handmatig bedienen kan met een kwartslag tegen de klok in op de spoel; sluiten met een kwartslag met de klok mee.
- Spoel vuil weg via de externe ontluchtingsschroef op de bovenkap; één slag volstaat voordat er water uitkomt.
Specificaties
- Type: 100-DV
- Materiaal: glasvezelversterkt polypropyleen
- Aansluiting: 1" binnendraad
- Debietbereik: 0,05–9,08 m³/h
- Werkdruk: 1,0–10,4 bar
- Spoel: 24 VAC 50/60 Hz, inschakelstroom 0,30 A, houdstroom 0,19 A
- Temperatuurgrenzen: water tot 43 °C, omgevingslucht tot 52 °C
Veelgestelde vragen
Kan ik deze klep voor een druppelzone gebruiken?
Alleen met een filter ervóór. Bij lage debieten en druppeltoepassingen is een filter vóór het ventiel voorgeschreven.
Wat is het verschil met de DVF-uitvoering?
De F staat voor flow control: een doorstroomregeling waarmee je het debiet van het ventiel handmatig terugregelt. De DV heeft die niet.
